產(chǎn)品祥情
優(yōu)質(zhì)專用型壓鑄模具鋼TYE13R
主要化學(xué)成分，（典型分析結(jié)果）
C P S Cr MO V 其它元素
0.38 ≤0.020 ≤0.002 5.0 1.35 0.90 添加
相近對應(yīng)國際牌號
譽特 德國DIN 日本日立 日本大同
TYE13R 1.2344 DAC DHA1
生產(chǎn)工藝：
?經(jīng)過：EF（電爐憎煉）+LF（爐外精煉）+VD（真空精煉）+ESR（惰氣保護電渣重熔）
冶煉保證了YTE13R具有氣體含量低、純凈度高的品質(zhì)。
?采取多向鍛造（或鍛造開坯+機軋）加工使YTE13R具有各向性能差異小、致密度高的特點。
?經(jīng)均質(zhì)化處理妮細(xì)化+球化退火等熱蟾工藝使YTE13R具有帶狀偏小、晶粒度小、組織均勻等優(yōu)點。
鋼材特性
?具有優(yōu)良的機加工性能及帔性。
?具有較高的熱強度：中溫條件下具有很好的韌性、熱疲勞性和一定的耐磨性。
?熱處理變形小、淬透性好。
物理特性
熱膨脹系數(shù) | 20-100% | 20-200% | 20-400% | 20-600% |
10.8 | 11.9 | 12.8 | 13.3 | |
導(dǎo)熱率 | 20℃ | 250℃ | 350℃ | 700℃ |
25 | 26 | 27.2 | 30.3 |
用途：
?精密鋅合金壓鑄模、中等批量鋁合金或鎂合金壓鑄模具、半固態(tài)壓鑄模具
?純鋁壓鑄模具
?小批量銅、液態(tài)金屬等高溫壓鑄模具
?紅鍛模、熱擠壓模具及花棒制造
?熱固型塑膠模、車燈模具、玻璃模具
以上用旳E13R其平均命均優(yōu)于普通電渣通用型H13ESR模具鋼。

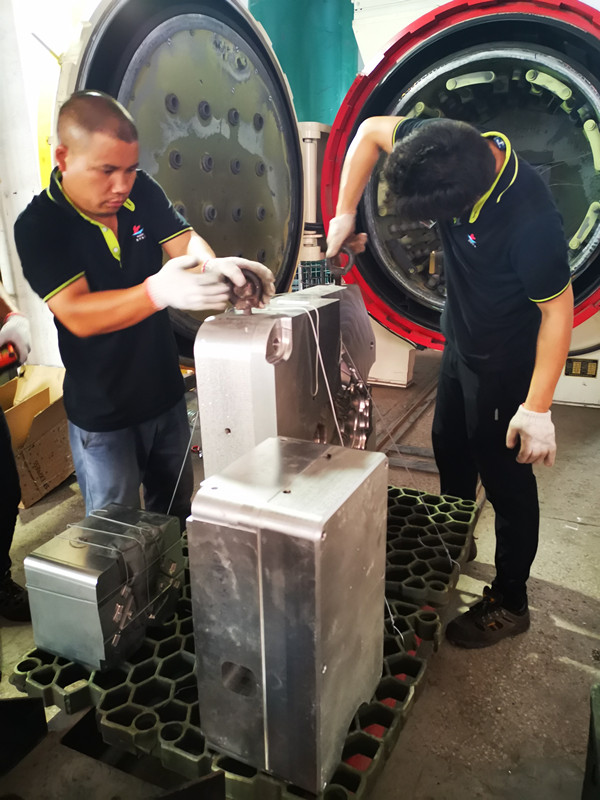

熱處理
軟性退火 | 淬硬 | 回火 |
780-850℃ | 980-1050℃ | 520-700℃ |
檢驗標(biāo)準(zhǔn)
?超聲波探傷：
按符合SEP21:E/e級或按照GB/T4162:AA級探傷合格
最大缺陷當(dāng)量≤Φ1mm或按客戶要求。
?純凈度：
按ASTME45方法或按GB/10561-2005檢測:
A（硫化物） | B（鋁酸鹽） | C（硅酸鹽） | D（氧化特） | ||||
T細(xì)系 | H細(xì)系 | T細(xì)系 | H細(xì)系 | T細(xì)系 | H細(xì)系 | T細(xì)系 | H細(xì)系 |
≤0.5 | ≤0.5 | ≤1.5 | ≤1 | ≤0.5 | ≤0.5 | ≤1.5 | ≤1 |
?晶粒度:
按照ASTN標(biāo)準(zhǔn)測定達(dá)到7級及更細(xì)的晶粒度（N7級）.
?金相組織：
達(dá)到北美壓鑄協(xié)會NADCA#207標(biāo)準(zhǔn)合格級別。
?沖擊值:
按照北美圧鑄協(xié)會NADCA#207標(biāo)準(zhǔn)規(guī)定的方法熱處理后檢測沖擊值。
（試樣硬度45±1HRC,無缺口試樣尺寸：7*10*55）
心部無缺口平均沖擊值 | 單個心部最小允許沖擊值 |
≥250 | ≥200 |
供貨狀態(tài)：
超細(xì)化球化退火狀態(tài)，硬度≤220HB。

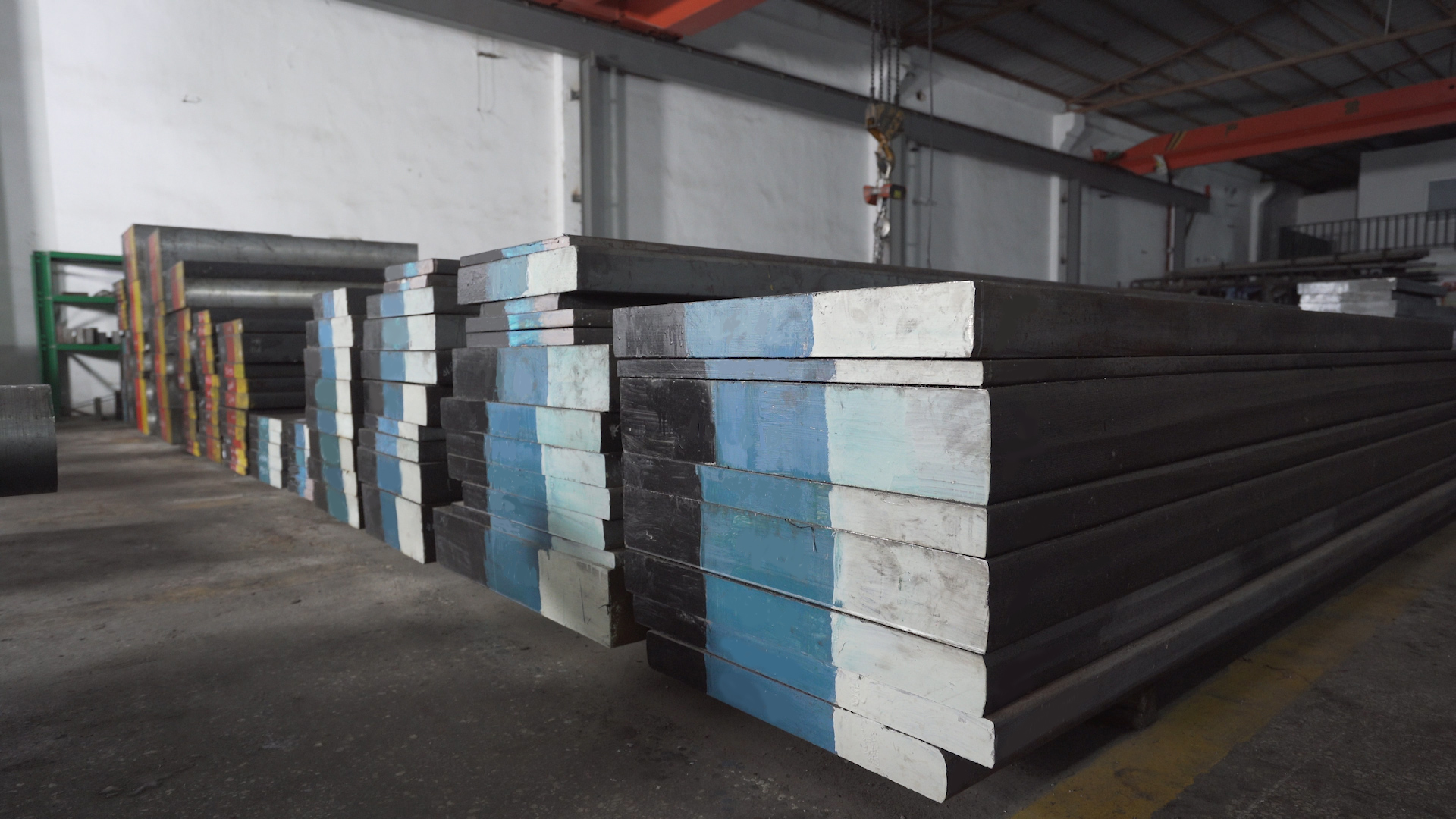

供應(yīng)尺寸：
圓鋼直徑至Φ2-Φ7OOmm
扁鋼厚度6-600mm或按客戶要求定制.
